Capteur d'Energie Cosmique ( C.E.C.)

Projet de Graphicus: Réaliser un générateur à Energie Libre basé sur le principe Tesla de résonance d'un circuit LC et captation d'énergie du cosmos.

Mise en oeuvre et essais par Magnohm

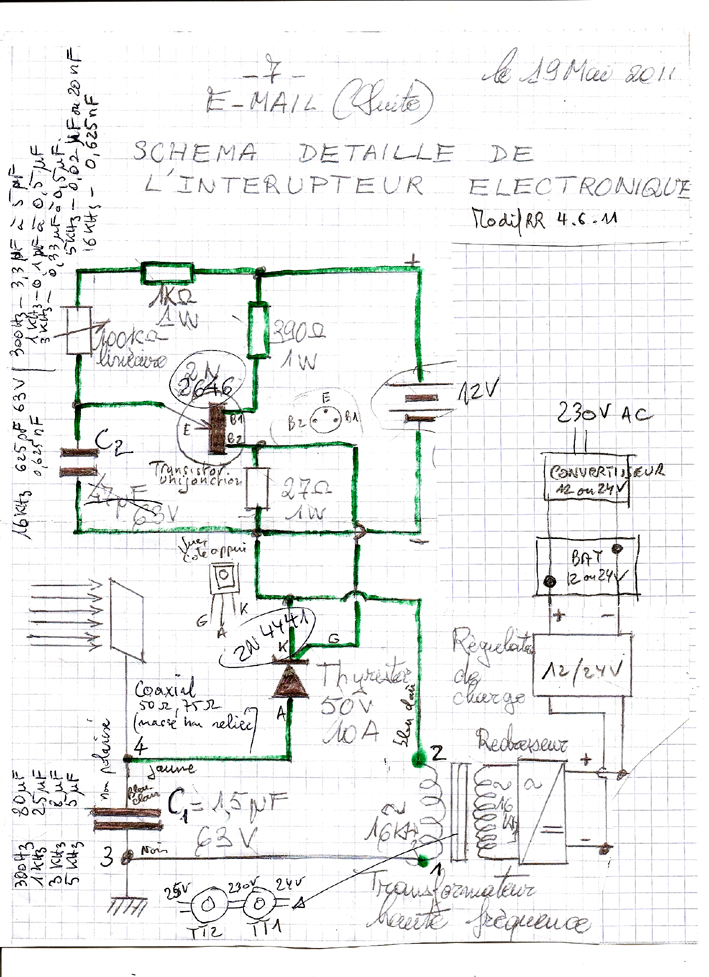

Plan de départ avec corrections

Théorie: Basée sur le principe de Tesla. Pompage de l'énergie du l'espace.

Fonctionnement : A compléter

Valeurs des composants de récupérations:

- Tansfo torique TT1: Marque ISME - Prim 230V ( 21 Ohms et 1,7 H) - Sec 24V ( 0,6 Ohm et 23 mH) - 100 W (possède aussi un sec 8,5 V)

- Transfo torique TT2 : Marque WHE - Prim 230 V (12 Ohms et 2 H) - Sec 25V-0-25V (0,6 Ohms et 52 mH)

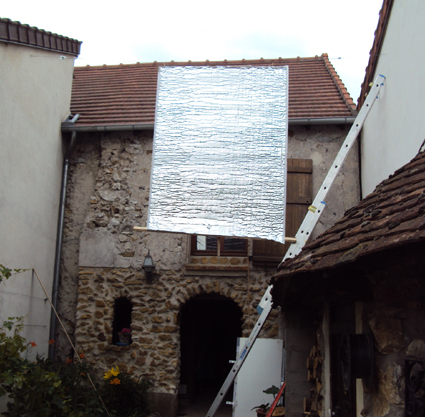

- Antenne verticale en alu isolation multicouches section H= 2m, L =1,5m ( 3 m2)- suspendu à H=5m sur un fil isolé et orienté sur la tranche nord-sud. (photo ci-dessous). Ecartée de plus de 1m par rapport aux mur. Démontable. Câble de descende en fil Cu souple 2,5 mm2 ( un 50 Ohms n'apporte rien de plus s'il n'est pas relié à la masse)

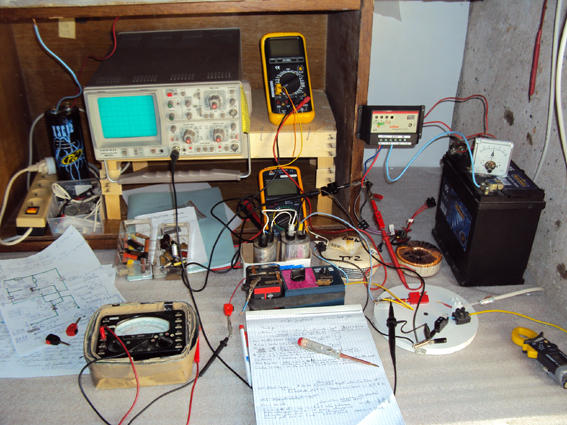

Station de travail (située juste à l'entrée de la grange soit à environ à 3m)

Premiers essais : Avec C1= 1,5 mF et C2= 0,615 nF

4 juin 2011: Mesure U avant redresseur 0,28 V AC et 0,0 V en DC. Mais aucune variation si antenne, interrupteur, pile ou condos débranchés.  Origine de cette tension ? ( oscillo  éteint)

Mesures avec osc. Hameg 203.7 entre antenne et terre (bornes 3 et 4) donc sur le circuit oscillant d'antenne ( Réglages 0,5 ms (2 kHz), 0,02 V, X1)

Sans antenne	Avec antenne

 L'antenne fonctionne. On constate qu'il y a amplification du signal 50 Hz ambiant mais avec présence de pics fluctuants.

Vérification du disfonctionnement de l'interrupteur

Grâce aux compétence de Yhad (magnétosynergien) l'erreur de montage a été trouvé. Le transistor unijonction était mal monté. La base B1 doit se trouver coté négatif et la base B2 coté positif. L'oscilloscope présente maintenant l'image suivante.

Nouveaux essais:
Attention, il faut décharger les condos avant chaque essai.
Toutes vos suggestions d'essai avec des valeurs différentes  seraient les bienvenues.

Mesures à l'entrée du transfo torique TT2

Ant C1	Inter. C2	Oscilloscope Hameg 203-7 branché à l'entrée du transfo torique TT2
5 MF	615 pF	0.01 V (DC ou AC même signal), 50ms (20kHz), sonde x1
Pot 90 kOhms Pot 50 kOhms               Pot 10 KOhms
Si on touche à la main les bornes de C2 avec pot sur 50 kOhms                       Si terre débranchée          Si terre débranchée et on touche les bornes de C2 à la main. avec pot à 50 kOhms   A noter qui si on débranche l'antenne il n'y a pas de changement des signaux ??? Déductions : - le capteur  est peu efficace ? Si on touche l'antenne à la main il n'y a pas de réactions non plus mais les signaux s'amplifient fortement en tenant les bornes de C2. - par contre en débranchant la terre le signal s'atténue sauf si on touche C2.

Mesures aux bornes de C1 (circuit antenne)


Ant C1	Inter. C2	Oscilloscope Hameg 203-7 branché aux bornes de C1
5 MF	615 pF	0.01 V (DC ou AC même signal), 50ms (20kHz), sonde x1

Si on touche à la main le C2 (Ant.) le signal s'amplifie de plus de 10x

Si pot. inf à 20 kOhms le signal se dédouble.
