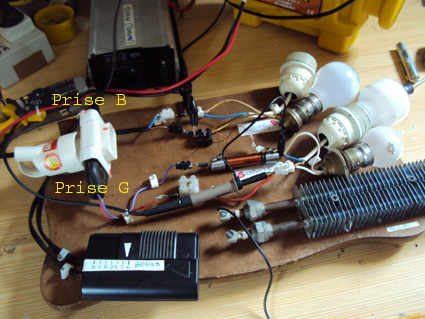

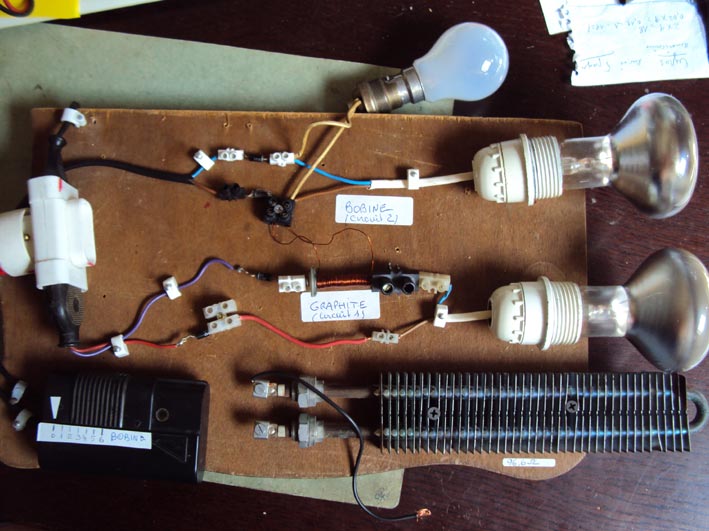

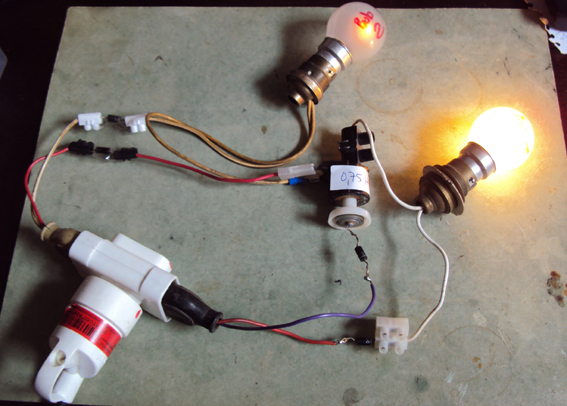

| Recomposition d'un nouveau montage
pour simplifier les possibilités d'essais: 2 types de culot et un
élément blindé à ailettes de 500 W 230V (non branchée) |
 |
Relevés sur Oscillo METRIX
OX 710 C. Mesure tensions aux bornes des lampes. Impossible de mettre
les 2 courbes simultanément sur l'écran car mon disjoncteur déclenche
! Des solutions à proposer ? Merci d'avance.
Solution trouvée: Voir
essai N°6 ci-dessous.
A noter aussi que je suis séparé du réseau avec un transformateur
d'isolement suite à des problèmes de ce genre lors de mes précédentes
mesures.B = circuit bobine
G = circuit barre graphite |
 |
 |
 |

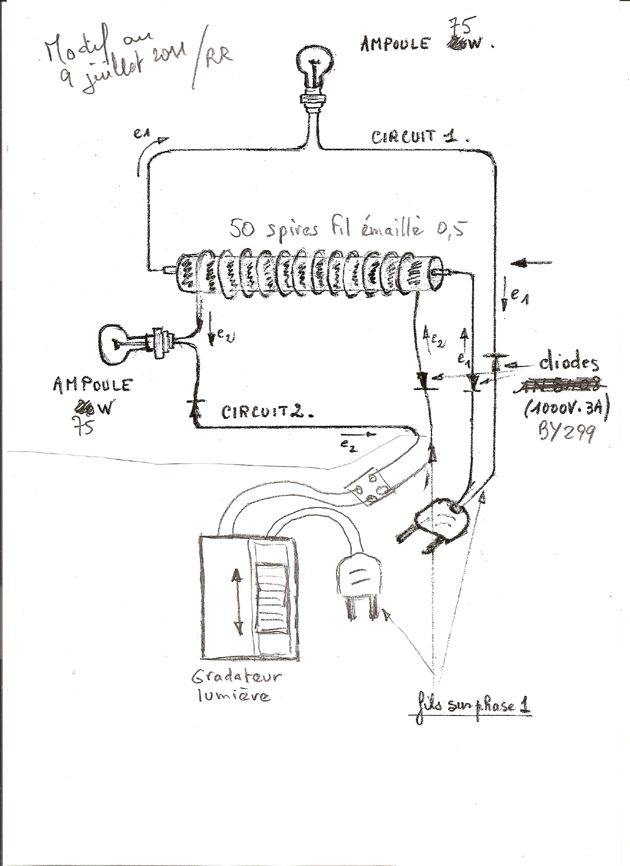

| Graphite: Pas de variation
quelle que soit la position du curseur du gradateur |
Bobine: Gradateur
sur 1(mini) |
Bobine: Gradateur
sur 6 (max) |
 |
A gauche: Montage avec Photoshop pour visionner les 2 graphiques et le décalage des phases.
Ce n'est qu'une représentation relative des 2 courbes
prises séparément et en plus il est difficile d'éviter le glissement
sur l'affichage de l'oscilloscope. |
Ces problèmes ont été résolus
par la suite. Voir ci-dessous. |

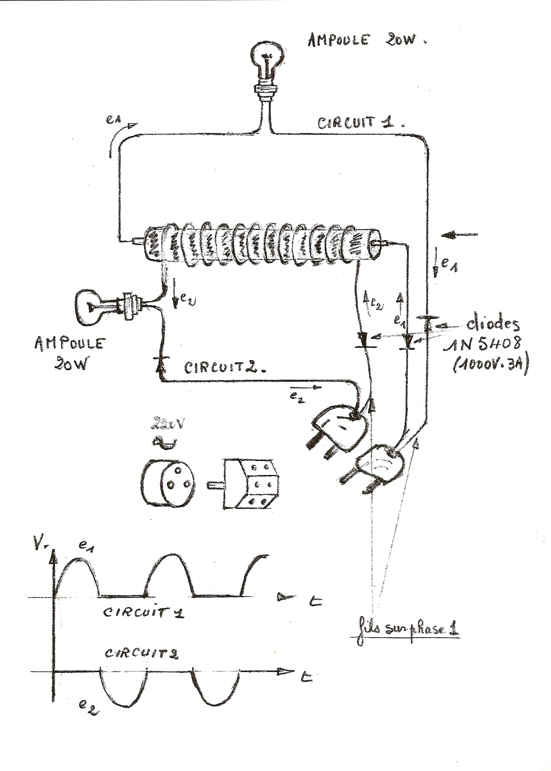

ESSAI N°3 sur
demande d'Isaac.
Ampoule 75W sur circuit bobine (B) et 25W
sur circuit graphite (G)
U alim 222V AC , relevés faits sur les
bornes des ampoules. On entend un bourdonnement coté bobine.
| Repère gradateur |
Circuit G (V) |
Cicuit B (V) |
Alim (A) |
Attention aux erreurs de mesures:
Multimètre digital M3900: Lorsque l'on met la pointe
rouge sur la phase on obtient les mesures en noir. Mais si l'on met la
pointe noire sur la phase se sont les valeurs en rouge qui s'affichent
alors que le réglage est sur AC ? Explications messieurs les
électroniciens ?Multimètre VOLTCRAFT VC
605: Ne réagit pas de la même manière car donne des mesures
identiques si l'on inverse les pointes. Par exemple sur le repère 6
indique 121V et 120V, donc nettement plus fiable.
|
| 1 |
125 |
114 |
84 |
105 |
0,07 |
| 2 |
125 |
114 |
89 |
111 |
0,21 |
| 3 |
125 |
114 |
98 |
118 |
0,22 |
| 4 |
125 |
114 |
106 |
125 |
0,25 |
| 5 |
125 |
114 |
114 |
125 |
0,26 |
| 6 |
125 |
114 |
116 |
126 |
0,27 |
| |
|
|
|
|
|
Déductions: Pas d'effet interprétable
mais apprentissage du problème de fiabilité des appareils de mesure.
Recherche des charbons sur les piles
usagées et système d'interchangeabilité.
La bonne solution est de faire les bacs de
récupération à la sortie des superettes et supermarchés.
Voilà ce qu'à donner une première analyse sur des grosses piles rondes
RL20
|
- les alcalines = pas des charbons à
l'intérieur
- Duracel PLUS = pas de charbon
- Philips Longlife, couleur verte , indication zinc charbon: barre
de graphite Diam 8mm Lg 55mm. En vente dans les magasins.
|
 |
Usinage de bornes dans un lopin en
laiton diam min 14mm Lg min 16mm.
Percer un trou de 3,5 dans le sens longitudinal. Trous diam 8 sur l'un
des cotés, fileté M4 sur l'autre coté.
2 trous 3,5 perpendiculaires dont l'un fileté M4.
Remplacé par de l'acier au carbone. |
| Réalisation d'un système
d'interchangeabilité des bobines. Le tube est en PVC diam int 9mm avec
2 joints toriques pour bloquer les spires du bobinage. |
Essais pour analyser l'apparition d'une tension dans le
barreau de graphite (diam 8mm Lg 55mm) lorsqu'on
alimente la bobine (40 spires) avec des fréquences variables.
|
Générateur EBF + Ampli HI-FI + HP contrôle son
(entrée Phono) |
Mesure du courant dans la bobine car limitée dans
l'ampli à 2A. Les pointes de l'oscillo sont branchées de part et
d'autre du barreau de graphite.
|
| Réglage de l'oscillo sur
la gamme 5mV. On constate l'apparition de tensions de valeurs voisines aux bornes du graphite alors que le courant absorbé varie de
plus de 100 fois sans modification du montage.
Explications ? |
 |
 |
 |
Réglage sur gamme 5mV |
| 1 kHz (10 ms) 1,3 A |
10 kHz (0,1 ms) 0,26A |
90 kHz (10 us) 0,007A |
|
ESSAI N°4
AH ZUT ALORS !:
Mon GBF vient de tomber en panne. Les essais en fréquences
variables vont être remplacés par une faible tension d'environ 15V AC
50 Hz ce qui permettra d'enregistrer simultanément les tensions sans faire
déclencher le disjoncteur du réseau de 230V.
|
 |

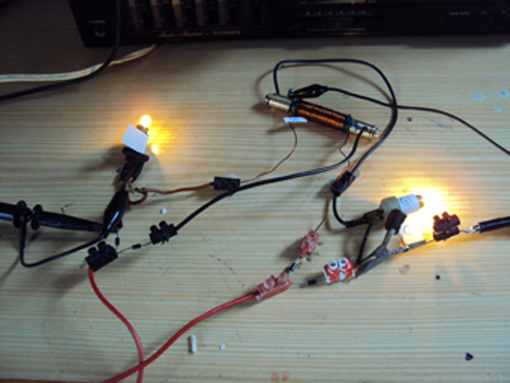

Assemblage suivant 1er
montage en début de page, mais avec modifications suivantes:
- bobine de 40 spires sur graphite diam.8 Lg 55 mm
- alimentation AC secteur 50 Hz U env.15V par autotransformateur
règlable.
- ampoules de 12 V
- diodes 1N4007
-
A noter: L'alimentation se fait par l'intermédiaire
d'un transfo d'isolement pour éviter de faire disjoncter le réseau de
l'habitation. Le neutre n'existe plus (sauf erreur ?). |
 |
- A gauche on voit bien le
décalage de phase entre
- le circuit bobine (B)
- le circuit graphite (G)- A droite les
courbes sont superposées pour mieux visualiser le décalage à 180°
|
 |
Aucun phénomène constaté
dans la limite de chauffe des ampoules.
Question: Les courbes ne
devraient-elles pas être en opposition de polarités ? |
Encore une erreur de débutant: Le bouton -YB de
l'oscillo était resté enfoncé, donc la courbe G se trouvait bien à
l'envers.
|
 |
Les courbes sont bien en opposition
mais pas ne face (à 180°) |
 |
Lorsqu'on les superpose on obtient la
sinusoïde du courant d'alim. |
| Il faudra attendre un GBF
fonctionnel + un déphaseur + ampli
ESSAI N° 5 :
Utilisation du montage de l'Essai N°2 mais alim
du circuit bobine avec un convertisseur 12V/230V pour créer un
déphasage séparé du réseau 230V
Matériel: Convertisseur pseudo-sinus
12VDC/230VAC 300W marque Global Power -GPC-12-0300. Un convertisseur à
sinus pur serait mieux adapté. |
|
ESSAI N°6 Analyse
de l'influence du sens de branchement des prises ( neutre/phase) |
 |
Je n'y comprend plus rien.
Les 2 sondes sont branchées et le
disjoncteur ne saute plus.
Repèrage:
Sonde B- fiche sur neutre et pince sur phase
Sonde G- fiche sur phase et pince sur neutre
Recherche: Si on inverse l'une des sondes le
disjoncteur déclenche.
CONSTAT: Si on fait 2 mesures en même temps
(YA et YB) il
ne faut pas que les fiches soient sur le même fil d'alim. |
 |
 |
Conclusion:
On peut décaler de 180° si on inverse le branchement de l'une des
prises d'alim |
|
Prises d'alim branchées dans un sens |
On inverse le sens de l'une des
prises |
|
|
Citation d'EINSTEIN pour ceux qui désespèrent:
La théorie, c'est quand on sait
tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne
et que personne ne sait pourquoi. Ici, nous avons réuni théorie et
pratique : Rien ne fonctionne... et personne ne sait pourquoi.
CREATION de MATERIEL
Un des problèmes dans la
recherche et l'absence sur la marché de produits hors normes.
L'amateur n'a pas les moyens de se payer du sur-mesure. Il faut trouver
ses propres solutions.
Notre ami Yjah du site"http://www.magnetosynergie.com/

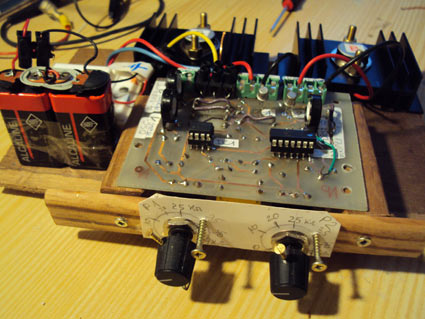

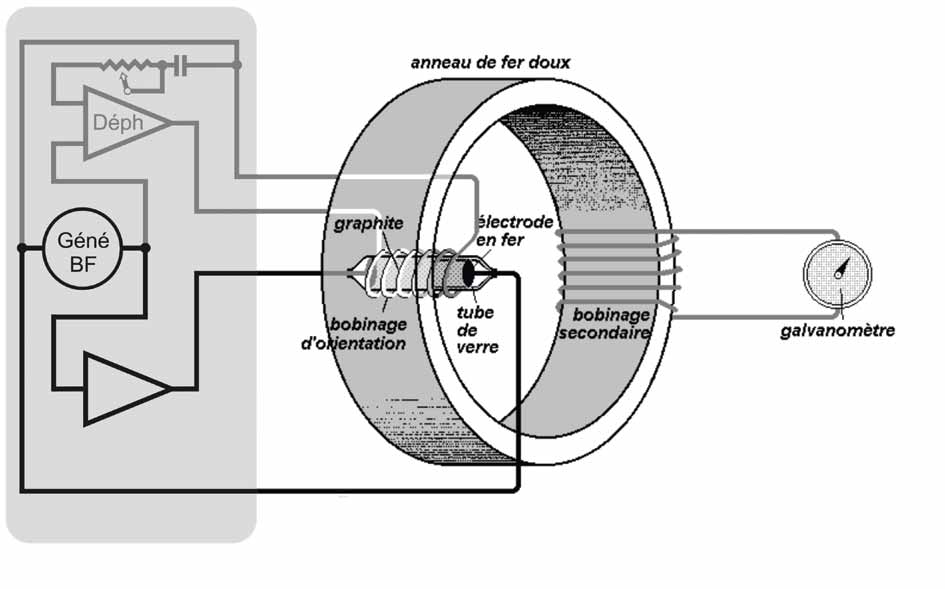

" a conçu une platine de déphasage des tensions avec un maximum de possibilités:
Total de 4 étages +
puissance.
- Oscillateur fixe ( env. 470 Hz ) mais avec possibilité de
brancher un GBF à la place ce qui permettra un réglage de différentes
fréquences.
- Déphaseur couvrant sur 360°.
- Ampli direct pour le signal de base.
- Ampli déphasé pour le signal déphasé.
- Ampli de puissance pour augmenter le débit en intensité. On
pourra aussi utiliser des ampli du commerce si leur impédance d'entrée est
compatible.
 |
Réalisation personnelle
malgré mon amateurisme car beaucoup de conseils donnés par Yjah.
Pas si évident pour un novice. Des soudures mal faites,
des difficultés de lecture du cahier d'instruction et du plan pourtant
bien clairs "pour un électronicien". Un mécanicien n'aura pas le même
logique et fini toujours par faire des erreurs.
Si vous êtes intéressé vous adresser à
yjah@loginfor.fr
qui vous
transmettra les documents et schémas complets.
Munissez-vous aussi de patience. |
 |
Les 2 signaux ( circuits "Graphite"
et "Bobine") se décalent de 360° grâce au réglage des 2
potentiomètres. J'ai ajouté des butée pour limiter les plages sur
10 kOhms (origine 47 kOhms) |
|
Ce montage de déphasage et
d'amplification pourra aussi servir dans d'autres expériences. |
Difficultés rencontrées:
- On ne s'invente pas électronicien.
Malgré les nombreux conseils prodigués par Yjah je ne suis
pas arrivé à utiliser le déphaseur en utilisant un GBF pour faire varier
les fréquences et amplifier les signaux.
L'idéal c'est d'avoir un électronicien sur
place pour en discuter de vive voix. J'ai mis plus de 3 mois pour
fabriquer la platine et j'ai fini par décider de le mettre de coté en
attendant mon évolution dans la compréhension de fonctionnement des
transistors et circuits intégrés.
J'envisage donc une solution de débutant en
me débrouillant tout seul en utilisant 2 Mosfets de puissance récupérés
sur un chariot élévateur. Comme cela ils supporteront mes tâtonnement
de débutant et permettrons une puissance max sur circuit collecteur
de 700W sous 100 V.
J'aurais donc 2 circuits (Graphite et
Bobine) commandés séparément par des GBF dont on pourra faire varier les
fréquences et obtenir une multitude de recoupements et d'interférences
entre les signaux et ceci sous des intensités élevées.
Je possède aussi un Mosfet de régulation de
vitesse de chariot supportant 400 A sous 72V soit 2800 W. Si la théorie de
Vallée est juste je risque de faire sauter la planète ...... lol.
NOUVELLES EXPERIENCES (2012)
Procédons par ordre. D'abord connaître les
intensités supportées sans échauffement exagérés de la bobine et du
graphite.
Pour la bobine je pense me limiter à environ 5 A pour l'instant.
Essais de l'intensité maximum supporté par le bâton de
graphite
- charbon diam 8mm Lg 55 mm extrait
d'une pile Philips Longlife, couleur verte , indication zinc
charbon.
- poste à souder Air Liquide 45-47 V réglage sur 80A à vide.
 |
- en 1sec le carbone suinte
et dégage de la vapeur (env. 120°C)
- en 2 sec (env.200°C)
- en 10 sec (env.500°C)
- en 15 sec ( env. 700°C)Il ne faut pas
s'attendre à moins lorsque l'on met 3 kW sur 12,5 cm2 |
 |
On sera limité par la température
supportée par l'isolation du fil émaillé de la bobine.
Avec 5a sous 12V la temp. s'équilibre à env. 70°C en 10
mn. |
D'autres essais vont être réalisés avec un
poste à souder Inverter que je pense acheter pour des réglages extrêmement
précis de l'intensité. En plus la tension sera modulée sous 1000 Hz ce qui
peux présenter une autre solution comme source d'alimentation du graphite
pour les expériences.

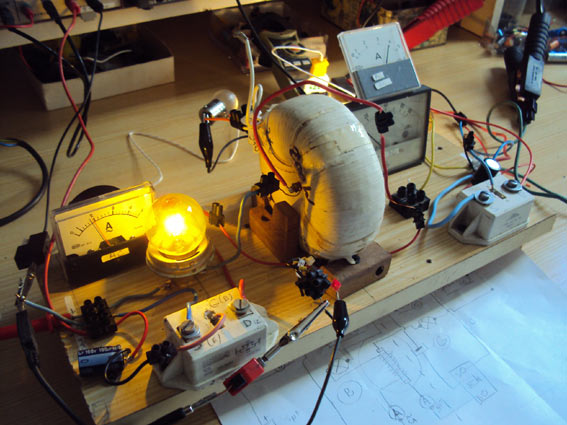

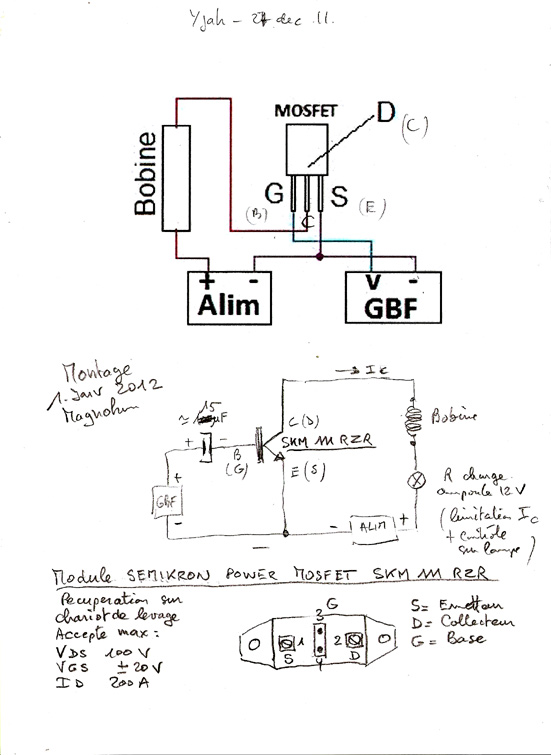

Circuit Bobine
Montage simplifié qui donne des résultats encourageants
pour un débutant car il possède peu de composants.
- ampoule 12v de voiture en série avec la bobine comme limiteur
d'intensité à 3A.
 |
|
|
|
 |
L'alimentation
du circuit collecteur ( Ic) est faite par une batterie auto
de 12V L'ampoule clignote avec un
réglage du GBF sous 50Hz.
Avec l'ampoule "code" l'intensité se
limite à 2,5 A soit une puissance de 30W dissipée.
La valeur du condensateur n'est pas figée. |
 |
En haut: Signal
obtenu sur le circuit bobine sous environ 2,5A
En bas: Signal émis par le GBF
( MATELCO BF-TBF ) réglage de 1Hz à 2 MHz
|
 |

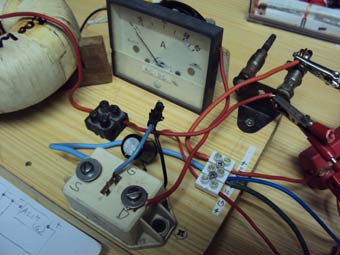

Circuit Graphite
 |
Même montage
avec pilotage par un Mosfet SKM 111 RZR qui accepte plus de
200A. Courant de passage limité sous
12v DC à env. 6A par une bougie de préchauffage Diesel en
série. La puissance dissipée dans le carbone est de 72W ce
qui provoque un échauffement dangereux. Il faudra vérifier
qu'il ne dépasse pas la limite supportée par l'émail du
bobinage.
Modulation par GBF Beckmann CIRCUITMATE
FG2. Réglage de 1Hz à
2 Mhz. |
|
|
|
|
|

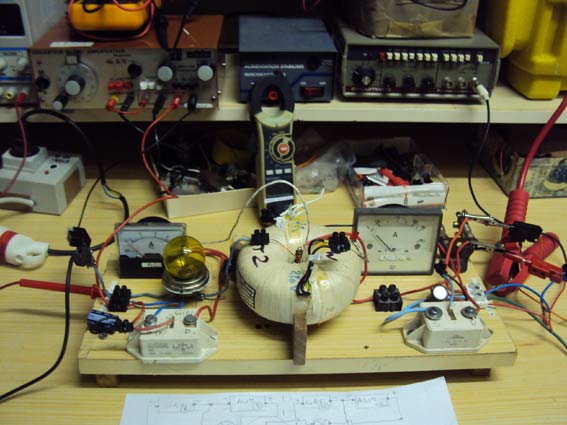

| Montage d'ensemble |
 |
Le montage est prêt et
fonctionnel. Reste à définir une procédure méthodique pour rechercher
les interférences et résonances possibles induisant un courant dans le
transfo torique.
Les bougies de préchauffage ont été remplacées par 2 lampes code 12V
40W montées en série pour ne pas dépasser 4A dans le bâton de
graphite. Avec cette charge sa température ne dépasse pas 75°C en
équilibre. |
 |
Suite problème d'accès sur les connexions montage du
transfo torique en vertical.
 |
Sur certaines fréquences les lampes s'allument plus au moins fortement
mais aucune réaction de surcharge.
Au bout de quelques minutes les ampoules coté Graphite ne s'allument
plus ? Blocage coté gachette ?
De plus une alimentation de labo de 13,5V n'arrive pas à les allumer
alors que par batterie 12V c'est OK ?
Réponse: Il faut que l'alim de labo soit assez puissante donc choisir
plutôt une tension variable de 0-30V et max 5A.
J'ai acheté une alim PS-305D chinoise (Zhaoxin) qui donne entière
satisfaction (sur lightinthebox.com).
Quelques relevés pris sur
les spires du torique coté 230V et 25V. Le balayage en fréquences des
2 cotés est fait empiriquement. |
 |
 |
 |
|
 |
 |
 |
|
 |
 |
 |
|
Il y a vraiment de tout
que je n'arrive pas à interpréter. Mais pas de réaction particulière.
Un électronicien pourra peut-être me les
expliquer ?
Lorsque l'on règle les fréquences pour obtenir un max de luminosité
des ampoules on a les relevés suivant:
- Graphite- 26,30 KHz - 4.8 A sous 11.8V ( env.57W -
échauffement env. 75°C à proximité du graphite)
- Bobine - 1.49 KHz - 2.6 A sous 13.5 V (env.
35 W)
Voir le signal en bas à droite de valeur sur Crête env. 4V pris sur
l'enroulement 220V du torique. |
| |
|
|
|
Mise à jour 19janv 2012 /RR
 .... et les
essais continuent .....
Extraits du site
http://www.magnetosynergie.com/ pour ceux qui cherchent d'autres
informations.
Nous avons réuni pour vous les
documents suivants :
-
Qui osera réfuter la Synergétique
-
La théorie synergetique - Une solution à la crise de l'énergie
-
La théorie Synergétique par R.L. Vallée
-
Les bases de la mécanique Synergétique
-
Les certitudes du modèle Synergétique
-
Science et Vie de Février 1974
-
René Louis Vallée
-
Synergétique - Charlie Renegade
-
La synergie des noyaux et la radioactivité
-
La Synergétique par René Louis Vallée
-
The Vallée Synergetic Generator (par J-L Naudin)
-
Théorie Synergétique avec commentaires de Franck Vallée
-
The Carbon-Based VSG Free Energy Experiment
Les sites à visiter :
Quanthomme
J.-L.
Naudin
Intalek
HydroPlasmol
Retour page Accueil
|
